上海羊羽卓进出口贸易有限公司可控硅（晶闸管，SCR/Triac）是电力电子系统中最关键的半导体重器。在家电维修中，它是调光灯、调速风扇、空调压缩机电机的控制核心；在工业自动化领域，它负责电动机调速、电炉控温、焊接控制乃至高压变频整流；在汽车维修层面，车载充电机模块和某些新能源汽车的加热控制同样离不开它--2。这颗看似坚不可摧的功率器件，却极易因浪涌、过流、温度应力或触发失效而“罢工”。
对于电子维修人员、企业质检从业者和电子爱好者来说，掌握如何测量可控硅好坏的方法，不仅是快速定位设备故障、降低停机损失的核心技能，更是规避带电误操作风险、防止模块击穿造成次生事故的关键防线。
本文以“实操落地、行业适配”为核心原则，融合工业变频、家电维修、汽车电子三大场景，从万用表检测到专业仪器评估，分层次详解可控硅检测全流程。新手可以快速掌握“一分钟初筛”技巧，专业从业者可对照IEC60747-6、GB/T15291等行业标准，完成触发参数、耐压能力和维持特性的精准判定-。无论您是工厂流水线上的质检员、家电维修店的技术骨干，还是汽车后市场的故障排查人员，都能在本指南中找到适配自身场景的可控硅测量解决方案。
（一）工业/家电/汽车场景：可控硅检测核心工具介绍
工具准备因场景不同而有显著差异。以下从“新手入门”和“专业进阶”两个维度分别梳理。
基础款（新手必备，适配维修初筛场景）：
指针万用表/数字万用表：电阻R×1档、二极管档是检测PN结和触发功能的核心档位，百元级仪表即可满足基本需求。在家电维修场景中，手持式数字万用表是主力工具-25。
简易触发测试装置：用9V电池串联2kΩ电阻和一只发光二极管即可自制。拔掉可控硅触发插头，先用测试装置确认T1-T2间无击穿，再连线触发极与T1/T2之间，若发光管常亮则可确认器件良好-。特别适合家电维修现场快速排查。
绝缘垫与放电工具：在工业高压环境下，操作前必须确保被测器件已从电路中断开且充分放电，金属封装可控硅还需注意外壳与电极的绝缘检测--32。
专业款（适配工厂批量检测/高精度质检场景）：
数字存储示波器（如Tektronix DPO系列） ：用于捕捉触发脉冲波形，验证触发信号是否符合时序要求。在变频器维修中，它是检测触发板输出与阳极电压同步性的核心设备-11。
绝缘耐压测试仪（如Hioki ST5520） ：DC1000V条件下测量绝缘电阻≥100MΩ（参照IEC 60664-1），确认可控硅在高压环境下的阻断能力是否达标-11。
精密源表/功率器件分析仪（如Keysight B1505A） ：支持2000A/10kV脉冲测试，可精准测量触发电压（VGT）、触发电流（IGT）、维持电流（IH）、通态峰值电压（VTM）等静态参数-13。
红外热像仪（如Fluke Ti480） ：非接触式测量可控硅模块在满载运行下的结温分布，评估热阻特性和散热方案的有效性-11。
（二）各场景通用安全检测注意事项（重中之重）
无论在哪类场景下测量可控硅，以下五条安全规范必须严格遵守：
断电与放电优先：检测前必须切断设备总电源，并对电路中可能残留高压的电容、滤波装置进行充分放电。对于工业整流柜、变频器直流母线等设备，断电后仍需等待数分钟甚至更长才能确认电容放电完毕方可操作-。
高压区域绝缘防护：在测量工业变频器、中压传动装置的可控硅时，整流柜内交流过压吸收装置、快速熔断器等均带有高电压，运行中严禁用手触碰。操作区地面必须铺设绝缘橡胶垫，人员应穿戴绝缘鞋-48。
大功率可控硅散热管理：大功率可控硅需按手册要求加装散热器。检测前务必确认散热器已冷却，防止烫伤。运行测试中若温度超过结温，可能导致器件永久损坏-51。
仪表量程与防护：万用表电阻档位严禁在带电电路中使用。使用兆欧表测量绝缘电阻前，必须确认被测支路已完全断开。使用示波器时，需使用高压差分探头，切勿直接触碰裸露高压端子。
多人协作制度：在工业环境中进行高压可控硅检测时，必须有两人以上协同操作，一人操作、一人监护，严防单人误触带电部位-48。
（三）可控硅基础认知（适配三大场景精准检测）
可控硅（晶闸管）本质上是一个三端半导体开关器件，核心特性是单向导通性 + 门极触发控制。它主要分为两类：
单向可控硅（SCR） ：三个电极分别是阳极（A）、阴极（K）和门极（G）。只在阳极-阴极间施加正向电压且门极收到正向触发电流后导通，适用于直流整流、可控整流等场景-32。
双向可控硅（Triac） ：三个电极分别是第二阳极（T2）、第一阳极（T1）和门极（G）。可在交流正负半周双向导通，适用于家电调光、风扇调速、电机软启动等交流负载控制场景-1。
在检测中需要重点关注的关键参数包括：触发电压VGT（门极导通所需的最小电压）、触发电流IGT（门极导通所需的最小电流）、维持电流IH（维持导通所需的最小阳极电流），以及正反向阻断电压VDRM/VRRM（阻断状态下的最大耐受电压）。理解这些参数与检测结果的对应关系，是准确判断可控硅好坏的关键。
三、核心检测方法（一）目视与导通初筛法（工业/家电/汽车快速排查）
在进行任何复杂测量之前，建议先完成以下两个快速排查步骤，可有效过滤掉超过50%的明显损坏器件。
第一步：外观与温度初检。 在工业变频器和家电维修场景中，若可控硅表面出现明显黑斑、炸裂痕迹或鼓包，可判定为严重过流烧毁-。用红外热像仪或手指靠近（注意断电后散热后再触摸）感受，正常器件在工作时应无明显发热；若断电后仍然发热甚至烫手，通常意味着内部已击穿短路。在汽车充电模块中，还需检查引脚是否氧化、虚焊。
第二步：引脚间短路/开路初筛。 使用万用表电阻R×1k或R×10k档，测量各引脚间是否存在直接短路：
单向可控硅（SCR） ：测量A与K之间的正反向电阻，正常值均应很大（指向无穷大或MΩ级别），表示阻断状态良好-。测量G与K之间应呈现PN结特性——正向电阻几十到几百欧，反向电阻较大。若测得A-K之间电阻为零（或接近零），说明器件已击穿损坏。若G-K之间正反向均为无穷大，说明门极已开路-21。
双向可控硅（Triac） ：测量任意两引脚间的正反向电阻。若测得某一组读数为数十欧姆，该组即为T1和G极，剩下的引脚为T2极-25。若任意两引脚间均为短路或均为开路，说明器件已失效。
（二）万用表检测可控硅方法（新手重点掌握）
1. 单向可控硅（SCR）——极性判断与触发验证
第一步：判断极性。 万用表选电阻R×1档，用红黑表笔分别测量任意两引脚间的正反向电阻，直到找到一组读数为数十欧姆的引脚——此时黑表笔接的引脚为控制极G，红表笔接的引脚为阴极K，剩下的引脚即为阳极A-25。
第二步：触发能力验证。 将黑表笔接阳极A，红表笔接阴极K，此时万用表指针应不动（阻值无穷大）。关键一步：用短接线瞬间短接阳极A和控制极G，万用表指针应向右偏转，阻值读数降至10欧姆左右-25。若断开短接线后指针仍保持在低位，说明可控硅触发生效并能维持导通——这是判断器件功能完好的重要依据。
第三步：结果判断。 若A-K间直接测得导通电阻（指针偏转）而未加触发，说明可控硅已击穿短路-25。若短接A-G后指针不动或仅瞬时偏转后迅速回零，说明触发能力不足或已损坏。
2. 双向可控硅（Triac）——T2极确定与正负触发验证
第一步：确定T2极。 万用表选用电阻R×1或R×100档，分别测量各管脚的正反向电阻。若测得某两管脚的正反向电阻都很小（约100欧姆左右），这两脚即为T1和G极，剩下的引脚为T2极-26。
第二步：T1和G极的区分。 将已确定的T2极用黑表笔接触，红表笔接触假设的T1极，并用红表笔同时触碰假设的G极，然后在不断开T1极的情况下断开G极。若万用表仍显示导通状态，说明假设正确；若显示断开，则需对调T1/G极的假设再次测试-26。
第三步：双向触发验证。 黑表笔接T2极、红表笔接T1极时，万用表指针应不动。用短接线瞬间短接T2和G极（给G极加上正向触发电压），A2-A1间阻值应降至约10欧姆。断开短接线后，万用表读数应保持不变-25。互换红黑表笔（红表笔接T2、黑表笔接T1），同样用短接线瞬间短接T2和G极（此时给G极加负向触发电压），应同样得到10欧姆左右的阻值并维持-25。
若双向均可触发并维持导通，说明双向可控硅功能完好。若任一向无法触发，或触发后无法维持导通，器件已损坏。
实用技巧：对于大功率可控硅（几十安培以上），万用表内置电池提供的触发电压可能不足。此时可在黑表笔中串接一节1.5V干电池，以提升触发可靠性-25。
（三）兆欧表与示波器进阶检测法（工业维修重点）
1. 兆欧表测量绝缘电阻
在工业变频器、中压传动装置维修中，使用500V兆欧表测量可控硅模块的对地绝缘和极间绝缘，是确认器件在高压环境下能否安全运行的必要环节-。具体操作：将可控硅从电路中断开，兆欧表一端接可控硅阳极（或T2），另一端接散热器/地线，摇测绝缘电阻，正常值应大于100MΩ。若绝缘电阻明显下降（如低于10MΩ），说明可控硅已存在漏电隐患，在高压工况下极易击穿。在工业整流柜中，这一测试必须定期执行以保障设备长期稳定运行。
2. 示波器捕捉触发波形
示波器是诊断可控硅触发电路问题的核心工具，尤其适用于变频器、电机软启动装置等工业设备维修。使用双通道示波器，通道1监测触发板输出脉冲，通道2监测可控硅阳极电压波形。正常工况下，触发脉冲前沿应领先阳极电压过零点30°±5°；若延迟超过10°，则可能引发可控硅误触发，导致设备运行异常-35。
在三相整流系统中，还可通过比较各相触发脉冲的相位差（标准值120°±1°），快速定位相位失调故障源-35。在变频器维修案例中，经常出现因触发板驱动信号波形畸变导致可控硅无法正常导通的情况，示波器能第一时间捕捉到这种细微异常-。
（四）专业测试仪精准评估法（工厂/质检中心适用）
对于需要批量检测可控硅参数或出具质检报告的企业场景，建议使用专业可控硅测试仪。以下以典型设备为例说明检测流程：

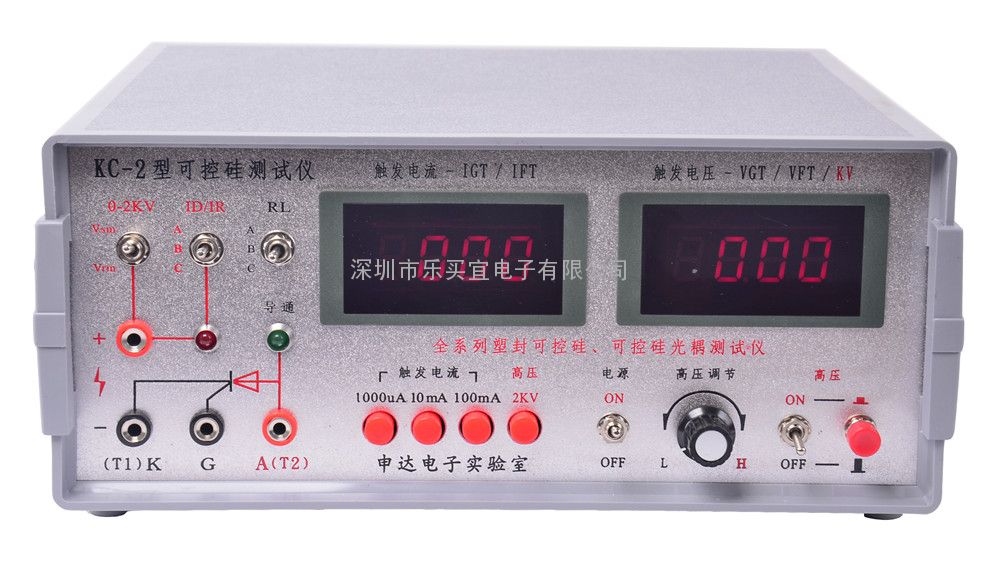

ZKC-2/KC-1型可控硅测试仪操作步骤：
参数设置：将待测可控硅插入测试座，设备可覆盖0.5A至1000A的单双向可控硅及可控硅模块的检测-43。
触发参数测试：手动调节触发电流和触发电压，测试仪自动调节至触发阈值并稳定显示触发电流IGT和触发电压VGT-43。
耐压参数测试：调节高压输出值，按下高压按钮即可显示该可控硅的正反向不重复峰值电压VDSM/VRSM、正反向重复峰值电压VDRM/VRRM-43。
结果判定：将测得参数与器件规格书或行业标准（如GB/T15291）中规定的阈值对比，确认是否在允许偏差范围内（如VGT 0.8-1.5V，IGT 5-50mA等典型值）-13。
对于工厂流水线，还可使用DBC-112等全自动静态综合测试设备，电压可达8500V、电流10000A，测试结果自动转化为文本或Excel格式存储，大幅提升批量检测效率-。
四、补充模块（一）三大场景下不同类型可控硅的检测重点
1. 工业变频/整流场景（大功率可控硅模块）
工业领域常见的是KP系列单向可控硅模块或快速关断可控硅FSCR，应用于变频器整流桥、中压传动装置等场景-13。检测重点在于：
耐压能力测试：重点关注VDRM/VRRM是否在额定值范围内，以及绝缘电阻是否≥100MΩ。
动态响应时间：关断时间tq需控制在10-100μs，触发延时≤500ns-11-13。
温度与散热评估：满负荷运行4小时后温升应≤65K（GB/T 13539.1），结壳热阻≤1.5℃/W-11-13。某抽油机变频器案例中，可控硅模块烧黑正是因过流和散热失效所致-。
2. 家电维修场景（小功率双向可控硅Triac）
家电中最常见的是BTA/BTB系列双向可控硅，用于调光器、风扇调速、热水器控制等-13。检测重点在于：
触发灵敏度：重点关注IGT是否在规格书标称范围内，尤其对于微安级触发可控硅，需选用合适量程。
维持导通能力：验证触发后能否在断开G极信号后继续保持导通，这是判断门极是否老化的关键。
环境适应性：在家电密闭环境中，需确认可控硅温升是否异常。实际维修案例中，热水器新换可控硅经比对测量发现未使用即已损坏，强调装机前应先进行检测确认-。
3. 汽车电子场景（耐压可控硅）
新能源汽车的充电模块、PTC加热控制器中采用高结温可控硅（最高结温150°C）-。检测重点包括：
耐高温性能：在热车状态下检测参数漂移，部分触发板在环境温度升至50°C时触发电流可能从5mA升至12mA-35。
振动可靠性：需重点检查引脚焊接点有无虚焊或裂纹，汽车长期振动易造成机械应力失效。
ISO 16750-2环境适应性：汽车电子可控硅需符合该标准关于温度循环（-40°C~+150°C）的试验要求-13。
（二）行业常见检测误区（避坑指南）
以下是各大场景中普遍存在的高频检测误区，识别并规避它们可大幅提升检测准确性：
| 误区 | 具体表现 | 场景 | 正确做法 |
|---|---|---|---|
| 误区一 | 认为A-K间测出低阻值才算击穿，忽略软击穿 | 通用 | 在额定电压下测试漏电流，仅用万用表电阻档可能无法发现微安级的漏电隐患 |
| 误区二 | 只用万用表确认触发响应即判定合格，忽视维持能力 | 家电维修 | 触发后务必断开G极信号，确认器件能否维持导通。若立即退回∞，说明维持电流不足或损坏 |
| 误区三 | 测量大功率可控硅时使用万用表默认触发方式，误判为损坏 | 工业变频 | 大功率可控硅门极触发电流需求较大，需在万用表黑笔中串接一节1.5V干电池提高触发电压，否则可能无法导通 |
| 误区四 | 未给双向可控硅测试负向触发能力，误判为良好 | 家电维修 | 必须在T2-T1正负两个方向上分别验证触发功能，缺少任一方向测试即可能放过半波失效的器件 |
| 误区五 | 测试前未放电直接上电，造成次生损坏 | 通用 | 断电后必须对滤波电容等储能元件充分放电，否则残压可能导致表笔放电火花或击穿G极 |
| 误区六 | 认为未完全短路即视为完好，忽略参数漂移 | 工业质检 | 专业检测需涵盖触发电压、触发电流等阈值是否符合规格书要求，在老化或过应力后参数可能已漂移 |
（三）行业典型案例（实操参考）
案例一：工业变频器L3相可控硅门极无法触发
场景： 某工厂使用丹佛斯FC302变频器驱动生产设备，运行中频繁报A13过电流故障。维修人员对变频器的整流模块进行排查，在触发整流回路的可控硅时发现，L3相可控硅门极无法触发开，而L1、L2相可控硅以及IGBT触发均为正常-。
检测过程： 断电后，先用万用表静态检测各相可控硅的A-K间阻值，三相均无短路现象。进一步使用示波器监测触发板输出的脉冲波形，发现L3相触发脉冲完全缺失。现场更换驱动板和可控硅触发板后，故障消除。最终确定原因为触发板内部驱动晶体管损坏-。
启示： 可控硅“无法触发”的根源往往不在可控硅本身，而在于触发电路。维修排查时不能仅关注可控硅本体，触发板、光耦隔离电路、驱动晶体管的同步验证同样重要。建议在维修中同时检测触发脉冲波形和门极电流，缺一不可。
案例二：洗衣机电脑板返修率高——可控硅可靠性不达标
场景： 某洗衣机品牌长期面临电脑板返修率偏高的问题，其中大量故障表现为电机控制失效或加热功能异常。经失效分析发现，主要原因在于其使用的可控硅可靠性指标达不到要求-。
检测过程： 采用信息熵法对高可靠性可控硅产品进行试验验证，通过对比测试确认批次性可控硅在维持电流、触发灵敏度等关键参数上存在分散性，部分器件在长时间运行后参数漂移超出规格范围-。
启示： 在家电批量生产中，不能仅依赖元器件厂商的出厂合格证。对于核心功率器件（如可控硅），应建立来料检测机制，重点验证触发参数和维持特性。质检部门应定期抽样进行老化测试，确保器件在实际工况下的长期可靠性。
五、结尾（一）可控硅检测核心（分场景高效排查策略）
结合不同工作场景的特点，以下提供三套可快速套用的可控硅检测策略：
场景一：家电维修/电子爱好者（工具：数字万用表）
建议流程：外观初检（目视排查明显损坏）→ 万用表静态检测（测G-K正向电阻几十到几百欧，A-K阻值无穷大）→ 触发功能验证（短接A-G或T2-G后确认导通并维持）→ 结果判定。五分钟内可完成一颗可控硅的完整检测。
场景二：工业变频/自动化维修（工具：万用表+示波器+兆欧表）
建议流程：断电放电与安全防护 → 万用表静态阻值检测 → 兆欧表绝缘电阻测试（≥100MΩ）→ 示波器检测触发脉冲波形（确认相位同步）→ 整机通电测试。重点关注触发脉冲时序和模块的绝缘状态。
场景三：工厂质检/元器件入库检验（工具：专业测试仪）
建议流程：目检外观和引脚 → 专业测试仪批量测试触发参数（IGT/VGT）→ 耐压参数测试（VDRM/VRRM）→ 与规格书参数比对判定 → 抽样进行老化测试验证长期可靠性。
掌握好这一分级排查策略，可覆盖从家电维修到工业维修的全部可控硅检测需求，快速定位故障根源，有效减少误判和返修。
（二）可控硅检测价值延伸（日常维护与采购建议）
对于长期使用可控硅的设备和生产线，以下日常维护与采购建议有助于延长元器件寿命、降低故障率：
日常维护方面：定期对设备中的可控硅模块进行预防性检测，重点关注触发脉冲的上升时间（应≤1μs）和过冲幅度（应≤10%峰值电压）-35。每季度至少执行一次触发波形检测和绝缘电阻测试，确保参数在正常范围内。对于大功率可控硅，还需定期检查散热器和风扇工作状态，确保结温不超标-51。针对电路中的过电压，可在可控硅阴极与阳极间并联RC吸收电路或压敏电阻进行保护-51。
采购选型方面：购买可控硅时，应索取正规规格书并核对关键参数（VDRM/VRRM、IT(RMS)、IGT、VGT、IH等），确保器件符合IEC 60747-6或GB/T 15291等行业标准。从安全角度考虑，通态平均电流一般按最大工作电流的1.5-2倍选型，快速熔断器额定电流取可控硅电流平均值的1.5倍左右-26。涉及高可靠性场景（如医疗设备、汽车电子），建议选择通过ISO 16750-2等环境适应性认证的器件-13。在使用前务必进行触发功能验证——实际维修中常有新购未使用即可控硅已损坏的情况-。
