上海羊羽卓进出口贸易有限公司在现代电子设备中，贴片电容（SMD Capacitor）是最基础也最关键的无源元件之一，广泛应用于电源滤波、信号耦合、去耦储能等电路中。无论是消费电子的智能手机、电脑主板，还是工业设备的控制柜、电源模块，贴片电容的性能好坏直接影响整机的工作稳定性。据统计，电子元件失效导致的设备故障占比超过60%，其中电容耐压不足、容量衰减等问题是常见的故障根源-。本文将从新手入门到专业质检的全视角出发，结合消费电子维修与工业设备检测两大核心场景，系统讲解贴片电容好坏的检测方法，涵盖万用表快速判断、LCR电桥精准测量、耐压测试等核心技巧，帮助电子维修人员、企业质检从业者和电子爱好者快速掌握贴片电容检测的全流程。
一、贴片电容检测前置准备（适配消费电子维修与工业质检场景）
1. 贴片电容检测核心工具介绍
贴片电容的检测工具根据应用场景和检测精度需求，可分为基础工具和专业工具两大类。
基础款——消费电子维修与新手入门场景：
数字万用表（带电容档） ：适合快速判断贴片电容是否开路或短路，以及粗略测量电容值。建议选择分辨率达0.1pF的型号，以满足小容量贴片电容（如pF级）的检测需求-4。
防静电镊子：用于夹取和固定贴片电容，避免静电损坏元件。
放大镜（3倍以上）或显微镜：用于外观检查，观察电容表面是否有裂纹、鼓包或焊点异常-。
酒精棉签：清洁电容引脚和焊盘，减少氧化层对接触电阻的影响。
专业款——工业批量检测与企业质检场景：
LCR测试仪（数字电桥） ：精准测量电容值（C）、损耗角正切（D或tanδ）、等效串联电阻（ESR）等关键参数，支持频率扫描（如1kHz、100kHz、1MHz），是企业质检和生产线上批量检测贴片电容的核心设备-61-47。
耐压测试仪：用于贴片电容耐压检测，评估介质层的绝缘强度。工业质检中常按IPC-9592B标准搭建测试平台，施加规定倍数的额定电压并监测泄漏电流-21。
热成像仪：用于通电状态下定位发热异常电容，可捕捉0.1℃级别的温差变化，适合排查短路或高ESR电容-60。
ESR测试仪：专门用于测量等效串联电阻，ESR值是判断贴片电容健康状况的重要指标，尤其在电源滤波电路中应用广泛-47。
2. 贴片电容检测安全注意事项（重中之重）
贴片电容检测操作虽不复杂，但若忽略安全规范，轻则导致测量数据失真，重则损坏仪器甚至造成安全事故。以下是必须牢记的4条核心安全注意事项：
断电与放电先行：检测前必须切断被测电路的所有供电电源。对来自带电电路的贴片电容（如电源板上的滤波电容），需先用万用表电阻档或导线短接电容两极进行彻底放电，否则残余电荷可能损坏测量设备，甚至导致触电-61-4。
仪器档位匹配：使用万用表测量前，确认档位设置正确。测量阻值时万用表应调至电阻档（通常R×10k或20K档）；测量容值时切换至电容档；切忌在未放电状态下用电阻档测量带电电容--3。
防静电与清洁处理：贴片电容对静电较为敏感，操作时应佩戴防静电手环或使用防静电工作台。测量前用酒精棉清洁电容引脚和测试表笔，避免氧化层形成额外接触电阻，干扰读数-61。
环境条件控制：精密测量应在标准室温（20℃~25℃）和相对湿度≤60%的条件下进行。温度每升高10℃，陶瓷电容容值可能下降2%~5%，湿度过高则可能引发表面漏电或电弧放电，干扰测试结果-4-。
3. 贴片电容基础认知（适配精准检测）

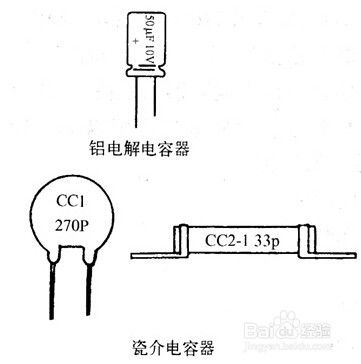

贴片电容中最常见的是多层陶瓷电容（MLCC），其结构由交替堆叠的陶瓷介质膜片和内电极层（通常为Ni或Cu）组成，两端封有外电极（Ni层和Sn层）用于焊接-45。与电解电容不同，绝大多数贴片陶瓷电容为无极性元件，测量时无需区分正负极-。
在进行检测前，需重点关注以下关键参数：
标称容值：电容的额定容量，通常标注在元件表面或BOM表中，常见单位有pF、nF、μF。
允许误差：不同材质电容的误差范围不同，X7R材质通常为±15%，C0G（NP0）材质可达±5%或更高精度-24。
额定电压：电容能长期承受的最大工作电压，工业场景中尤其重要，选型时建议额定电压≥实际工作电压×1.5-45。
ESR（等效串联电阻） ：反映电容内部损耗的关键指标，ESR过高会导致电容发热、滤波效果下降-47。
介质类型：C0G（NP0）适用于高频高精度电路；X7R、X5R适用于通用去耦滤波；Y5V容量稳定性较差，适用于对精度要求不高的场景。
二、贴片电容核心检测方法（基础→通用→进阶）
1. 贴片电容基础检测法（消费电子维修快速初筛）
基础检测法适合入门新手和消费电子维修场景，无需复杂仪器即可快速判断贴片电容的明显故障。
操作流程（三步法）：
第一步：外观检查。 使用3倍以上放大镜仔细观察贴片电容表面。正常电容表面平整、无裂纹或变形。若发现以下情况，则电容可能已失效：
表面裂纹或崩缺——机械应力损伤，据统计约19%的贴片电容故障源于机械应力-
焊端脱落或断裂——焊接温度不当或机械冲击导致
焊盘周围出现绿油剥离或铜箔腐蚀——长期受潮导致
引脚氧化发黑——接触电阻增加3~5倍-11
第二步：万用表电阻档测试。 将万用表调至电阻档（R×10k或20K档），红黑表笔分别接触电容两端-。观察读数变化：
正常电容：表针先向右摆动（充电过程），然后逐渐向左缓慢回到无穷大位置，说明电容充放电功能正常--3
短路故障：表针指示阻值很小或为零且不返回，表明电容两极已导通，需立即更换-
开路故障：表针完全不动或直接显示无穷大，说明电容内部已断开-
第三步：充放电验证。 将万用表调至电阻档，红黑表笔分别接触电容两端后迅速交换表笔位置。正常电容应有明显的充放电指示变化（阻值先小后大）。
消费电子维修要点：手机、电脑等消费电子设备中贴片电容体积小、数量多，基础检测法适合初筛，但若发现异常，需进一步用LCR测试仪确认。
2. 通用仪器检测法——万用表测贴片电容（新手重点掌握）
万用表是电子维修中最常用的检测工具，掌握万用表测贴片电容的方法对新手至关重要。
2.1 万用表电容档直接测量法（板载检测）
此方法适用于未拆焊元件的快速检测，是新手最易上手的万用表检测贴片电容方法：
操作步骤：
断开被测电路的所有供电电源，确保电路完全断电
用镊子短接贴片电容两极进行放电处理，消除残余电荷-4
将万用表调至电容档（标有“C”或“F”符号），根据电容标称值选择合适量程（pF/nF/μF档位）-3
用表笔平行接触贴片电容两端，确保接触稳固
读取万用表显示的容值
判断标准：
正常：实测容值接近标称容量，误差范围通常在±20%以内-
异常：实测值远低于标称值（如标称10μF实测仅1μF）或显示为零，表明电容已失效-61
注意：板载检测时，周围并联的元件可能造成读数偏小，这是正常现象。若怀疑读数异常，建议将电容拆下后单独测量-4。
2.2 万用表电阻档充放电观察法
对于万用表无电容档或电容档量程不够的情况，可采用电阻档进行判断：
操作步骤：
万用表调至电阻档（通常R×1k或R×10k），红表笔接电容一端，黑表笔接另一端-
观察指针或数字变化过程
判断标准：
正常：指针向右摆动后缓慢向左回摆，回摆幅度反映漏电流大小-
短路：指针停靠右侧不返回，读数始终接近0Ω-
开路：指针完全不摆动，读数始终为无穷大-
漏电：指针回摆后未回到无穷大位置，而是停留在某一阻值
新手实用技巧：对于消费电子维修场景，用万用表电阻档测试时，若贴片电容的数值直线上升说明无故障；若值为零且持续不动，则已短路，需更换-。
2.3 万用表二极管档短路检测法
操作步骤：将万用表调至二极管档（蜂鸣档），一表笔接地，另一表笔依次测量贴片电容两端。
判断标准：
若万用表发出连续蜂鸣声（滴滴答答声），提示电容已击穿短路，需更换--3
若无蜂鸣声，表明未发生短路击穿
3. 行业专业仪器检测法——LCR电桥与耐压测试（进阶精准检测）
对于企业质检、批量检测或高精度需求场景，普通万用表已无法满足检测精度要求，需使用专业仪器。
3.1 LCR测试仪精准测量（工业质检核心方法）
LCR测试仪（数字电桥）是工业场景检测贴片电容的标配设备，可同时测量电容值（C）、损耗角正切（D）、等效串联电阻（ESR）等核心参数-60。
标准操作流程：
第一步：准备工作。
若电容来自带电电路，先用万用表电阻档短接引脚彻底放电-61
用酒精棉擦拭电容引脚，去除氧化层-61
使用四端开尔文夹具或专用SMD测试座连接电容，减少接触电阻误差-61
第二步：参数设置。
测试频率：根据电容应用场景选择。电源去耦通常用1kHz，高频电路用100kHz或1MHz-61。工业质检中，ESR测量常采用100kHz频率-24
电压幅度：通常设为1Vrms或更低，避免过高电压损坏电容-61
测量模式：选择“Cp-D”（并联等效电容+损耗）或“Cs-Rs”（串联等效电容+ESR）-61
第三步：执行测量并记录数据。
读数稳定后记录实际容值、D值和ESR值
第四步：数据分析与判断。
| 参数 | 正常范围 | 异常表现 | 可能原因 |
|---|---|---|---|
| 容值 | 标称值±20%以内（X7R为±15%，C0G为±5%） | 偏差过大或显著衰减 | 电容失效或介质老化-61 |
| 损耗角正切D | 通常<0.05（X7R材质） | D>0.05，尤其D>0.1 | 介质损耗过大，漏电风险高-61-13 |
| ESR | 低容值电容通常<100mΩ（100kHz条件下） | ESR异常升高 | 内电极氧化或电容老化-61 |
| 绝缘电阻 | 直流阻值≥1GΩ（参照IEC 60384-14） | 阻值显著偏低 | 漏电或介质击穿-24 |
工业质检进阶技巧：批量检测时，可先对同批次电容建立基准区间（取3个以上样本测量），偏差超过15%即判定异常。同时建议建立检测结果数据库，通过故障模式统计分析持续优化采购标准-4-48。
3.2 贴片电容耐压测试方法（工业高压场景必备）
对于工业设备、电源模块中的高压贴片电容，耐压测试是评估可靠性的核心环节，依据IEC 60384-1和GB/T 6346等标准实施-21-24。
直流耐压测试标准流程：
环境预处理：将贴片电容置于23±5℃、相对湿度50%±10%的环境中放置24小时-21
施加测试电压：对于额定电压≤100V的产品，施加2.5倍额定电压；对于额定电压>100V的产品，施加1.3倍额定电压-21
保压时间：持续60±5秒，期间监测泄漏电流
判定标准：泄漏电流≤5μA且无介质击穿现象，则判定合格-21
关键检测指标：
额定耐压验证：检验介质层是否发生击穿或漏电流超标-
绝缘电阻：在500V直流偏压下测量，X7R材质要求≥10GΩ·cm²-21
击穿电压测定：采用阶梯升压法（每阶段施加额定电压10%增幅，保持30秒），记录介质失效临界值-21
行业标准参考：检测需符合IEC 60384-1:2016《电子设备用固定电容器总规范》，该标准规定了贴片电容的通用测试方法，包括耐压、绝缘电阻和漏电流检测-。
3.3 在线检测技巧（无需拆焊）
对于已焊接在PCB板上的贴片电容，在线检测存在并联元件干扰的挑战，可参考以下技巧：
尝试在不同频率点测量，观察数值变化规律——若低频频点读数正常、高频点读数偏低，可能是电容在高频下ESR过高-47
必要时可焊开电容一端引脚进行隔离测量，获得更准确的数据-47
结合电路原理图分析测量结果的合理性
对于关键电路，可用热成像仪在通电状态下扫描，快速定位发热异常的电容-60
三、补充模块
1. 不同类型贴片电容的检测重点（工业与消费电子场景适配）
MLCC（多层陶瓷电容）——消费电子最常见类型：
检测重点：容值稳定性、绝缘电阻、ESR值
材质特性影响：C0G材质容值随温度和频率变化极小，适合精密电路；X7R材质在额定温度范围内容值变化±15%，检测时需注意温度补偿；Y5V材质稳定性较差，检测容值偏差放宽至±20%以上-24
特殊风险：抗弯曲能力差，PCB板弯曲易导致45度裂纹或Y型裂纹-15
贴片电解电容——电源模块常用类型：
检测重点：漏电流、ESR、容量衰减
常见失效模式：电解液干涸占45%，表现为容量衰减超过30%、ESR上升200%；漏电流超标占25%，表现为漏电流>5μA（额定电压下）-11
极性判断：贴片电解电容有极性，万用表电阻档测量时阻值较大时黑表笔连接端为正极-3
安规电容——工业设备安全关键元件：
检测重点：耐压性能、绝缘电阻
测试环境要求更严格：标准室温20℃~25℃，相对湿度≤60%，温度过高会导致介质软化降低耐压性能-
车规级贴片电容——汽车电子高可靠性场景：
检测重点：AEC-Q200标准认证验证，涵盖温度循环（-55℃至125℃）、机械振动、湿热测试（85℃/85%RH）等多项可靠性测试-45-
ESR要求：通常≤100mΩ-
2. 贴片电容行业检测常见误区（避坑指南）
以下是贴片电容检测中常见的高频误区，务必规避：
误区1：忽略残余电压干扰
未充分放电的电容会产生反向电动势，导致测量数值剧烈波动、万用表自动量程切换失效，严重时甚至损坏测量设备-4。
误区2：忽略环境温度对测量结果的影响
温度每升高10℃，陶瓷电容容值可能下降2%~5%（数据来源：TDK技术白皮书）。在精密测量时，应尽量在25±3℃的稳定环境中进行-4。
误区3：万用表频率不匹配导致的误判
普通万用表多在1kHz频率下测量电容，而贴片电容在实际电路中的工作频率可能相差数个量级。高频电路中的电容检测应使用LCR表进行多频点验证-4。
误区4：忽略接触不良造成的虚假读数
贴片元件焊盘面积小，表笔滑移或接触压力不足容易导致间歇性断路、氧化层形成额外接触电阻，产生虚假读数-4。
误区5：使用不合适的检测设备
贴片电容需要特定频率的测试信号来评估其功能，使用不匹配的测试仪器或校准不足的设备，可能导致结果严重失真-。
误区6：忽略电容材质特性差异
不同介质类型（C0G、X7R、Y5V）对温度的敏感程度差异显著，用同一套检测标准和参数测试所有类型电容，容易导致误判-51。
3. 贴片电容失效典型案例（实操参考）
案例1：某智能手机充电发热故障——电容漏电导致
故障现象：某手机厂商在生产过程中发现部分手机充电时发热异常，待机功耗明显偏高。
检测过程：
外观检查未见明显物理损伤
用万用表二极管档测量，发现某贴片电容存在轻微漏电
进一步用LCR测试仪测量，发现该电容漏电流超标（>0.01CV标准值）
拆下电容后，发现引脚处有轻微氧化
故障原因：电容封装材料吸湿性较强，生产过程中未进行充分防潮处理，导致内部介质受潮后绝缘性能下降，形成漏电通道-。
解决方案：更换同规格高可靠性电容，并在生产工艺中增加防潮处理环节，控制存储环境湿度低于60%-45。
案例2：工厂电源模块批量故障——电容耐压不足
故障现象：某工厂生产线上的电源模块在持续运行约500小时后出现批量故障，表现为输出电压不稳、部分模块短路烧毁。
检测过程：
对故障模块中的贴片电容逐一检测，使用耐压测试仪按IPC-9592B标准进行额定电压验证
施加2.5倍额定电压60秒后，约30%的电容出现泄漏电流超标（>5μA），部分电容介质击穿
用LCR测试仪测量正常电容，发现电容值在标称范围但ESR普遍偏高
故障原因：电容额定耐压余量不足，在实际工作环境的电压波动下，部分电容的介质层逐渐老化，最终导致击穿短路。
解决方案：选用更高额定电压等级的贴片电容（选型时额定电压≥实际工作电压×1.5），并在来料环节增加耐压抽检-45。
四、结尾
1. 贴片电容检测核心（分级高效排查策略）
掌握贴片电容好坏检测，关键在于建立“目视初筛→基础电测→专业诊断”的分层检测策略：
第一层：消费电子维修快速排查流程
目视检查（裂纹、鼓包、焊点异常）→ 万用表电阻档短路检测 → 万用表电容档容值测量
适合场景：手机维修、电脑主板维修、家电维修等日常维修场景
第二层：电子爱好者/入门维修标准流程
外观检查 → 万用表二极管档短路排查 → 万用表电阻档充放电观察 → 万用表电容档容值验证
适合场景：DIY电子制作、业余维修、设备初筛
第三层：企业质检/工业批量检测专业流程
LCR测试仪批量测量（容值、D值、ESR）→ 耐压测试仪抽样检测 → 热成像仪通电扫描定位
适合场景：生产线来料检测、电源模块出厂检验、工业设备预防性维护
2. 贴片电容检测价值延伸（维护与采购建议）
日常维护建议：
对关键电路中的贴片电容建立定期检测档案，记录电容值和ESR的变化趋势-47
新批次物料入库前进行抽检，确保来料质量符合规格要求-47
维修后对更换的贴片电容进行复测确认，避免二次返修
采购与选型建议：
选择通过AEC-Q200认证的贴片电容可显著降低早期故障率-48
高压电容建议分级使用，避免单颗承压过高-45
恶劣环境（潮湿、含硫、振动）下选用具有防潮/防硫化封装的车规级或工业级电容
关注电容的额定电压、温度特性和介质类型是否匹配实际应用需求-47
3. 互动交流（分享你的贴片电容检测难题）
贴片电容的检测在实际操作中还会遇到各种特定场景下的疑难问题。你在维修或质检过程中是否遇到过以下情况？
万用表测量数值正常，但上电后设备依旧工作异常，怀疑是电容隐性失效？
工业设备中的高压贴片电容耐压测试总是超标，不知道如何优化选型？
汽车电子维修中，贴片电容在振动环境下出现间歇性故障，如何精准定位？
欢迎在评论区分享你的贴片电容检测经验或遇到的难题，我们将持续更新更多行业场景下的元器件检测干货。关注我们，获取更多电子元器件检测实操指南。
